Где берутся свободные носители зарядов в вакууме? Вакуумный диод

Если в сосуде создан вакуум, то в нем все же есть немало молекул, некоторые из них могут быть и ионизированы. Но заря­женных частичек в таком сосуде для вы­явления заметного тока мало.

Как же получить в вакууме достаточное количество свободных носителей заряда? Если нагреть проводник, пропуская по нему электрический ток или другим способом (рис. 7.6), то часть свободных электронов в металле будут иметь достаточную энергию, чтобы выйти из металла (выполнить работу выхода).

Явление излучения электронов нака­ленными телами называется термоэлектрон­ной эмиссией.

Однако кинетическую энергию свобод­ных электронов в веществе можно увели­чить и с помощью света.

Излучение элект­ронов веществом под действием света назы­вается фотоэлектронной эмиссией, или внеш­ним фотоэффектом.

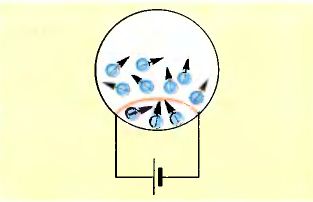

Рис. 7.6. Излучение электронов раска­ленным проводником

Природу и закономернос­ти внешнего фотоэффекта объяснил Альберт Эйнштейн, за что и получил Нобелевскую премию по физике 1921 г.

Рассмотрим подробнее явления, происхо­дящие в сосуде (баллоне), где имеется про­водник, который может быть накален с помощью электрического тока (рис. 7.6). В баллоне создан вакуум.

Поскольку при нагревании проводника из него излучаются электроны, то может возникнуть мысль, что электроны с тече­нием времени могут заполнить весь баллон. Тем не менее это не так. Будем называть этот проводник в баллоне катодом. Элект­роны, которые оставили накаленный катод, образуют вокруг него облачко. Это вызвано тем, что катод, утратив часть свободных электронов, заряжается положительно. Поло­жительно заряженный катод и удерживает возле себя облачко электронов.

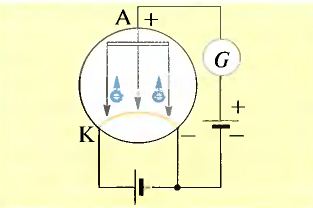

Рис. 7.7. Если в баллон ввести поло­жительно заряженный анод, то в пепи появится электрический ток

Катод (гр.— опускание, движе­ние книзу): 1) Электрод прибора или ус­тройства, который соединяют с отрицательным полюсом ис­точника тока. 2) Отрицательный полюс источ­ника тока (гальванического эле­мента и т. п.). 3) Источник электронов в элект­ронно-вакуумных приборах. Материал с сайта http://worldof.school

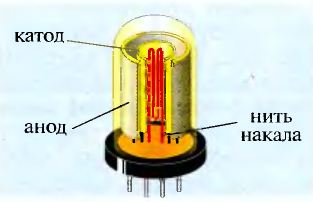

Рис. 7.8. Внутреннее строение вакуум­ного диода

Если теперь в баллон ввести еще один электрод (анод) и создать электрическое поле между анодом и катодом (рис. 7.7), то в баллоне возникнет электрический ток. В этом случае ток возможен, поскольку по­ложительно заряженный анод притягивает отрицательно заряженные электроны. Если же анод будет иметь отрицательный заряд, то электроны от него будут отталкиваться. Однако при небольших напряжениях наи­более быстрые электроны все же могут до­лететь до анода, и в цепи может наблюдать­ся небольшой ток. При увеличении напря­жения (если анод заряжен отрицательно) ток в цепи совсем прекратится.

Анод (гр.— путь вверх, восхож­дение): 1) Электрод электро- и радио­технических приборов, электро­литических ванн и других ус­тройств, соединяющихся с по­ложительным полюсом источ­ника электрического тока. 2) Положительный полюс источ­ника электрического тока.

Рассмотренный прибор называется ваку­умным диодом, строение одного из которых показано на рис. 7.8. Практически диод про­водит ток лишь в одном направлении — когда анод заряжен положительно. Поэтому его используют в основном для выпрям­ления переменных токов. Однако в наше время вакуумные диоды в выпрямителях повсеместно вытеснены полупроводниковы­ми диодами — более надежными, экономич­ными, долговечными.

На этой странице материал по темам:

• Свободные насители в вакуме

• Откуда берутся заряды в вакууме

• Образование свободных носителей в вакууме

• Носители зарядов в вакууме

• Откуда в вакууме берутся носители электрического поля

Вопросы по этому материалу:

• Что такое термоэлектронная эмиссия?

• Какие виды элект­ронной эмиссии вам известны?

• Почему электроны в вакуумном баллоне при нагревании катода не заполняют все пространство баллона?

• Как устроен вакуумный диод?

• Когда в вакуумном диоде возникает ток?

• При каких условиях возможен анодный ток, если анод заряжен отрицательно?
