Электронно-лучевая трубка — прибор с одним или несколькими управляемыми электронными пучками. Если электронный пучок попадает на тела, то они нагреваются, что используется для электронного плавления и сварки материалов в вакууме и обеспечивает их сверхвысокую чистоту.
Некоторые вещества под действием электронных пучков светятся, что используется в телевидении, радиолокации, осциллографах и т. п.
Простейшими являются трубки, которые используются в электронных осциллографах. Строение такой трубки показано на рис.7.11. Трубка является вакуумным баллоном, одна из стенок покрыта веществом, светящимся под действием электронов (экран). В узком месте трубки находится источник быстрых электронов — электронная пушка (рис. 7.12).
Осциллограф (греч. — колебаюсь и пишу) — прибор для наблюдения или записи в графической форме быстроизменяющихся электрических или преобразованных в электрические физических величин, например колебаний.
Она состоит из катода, управляющего электрода и одного или нескольких анодов. Электроны, которые выпускает активированный катод (из торца цилиндрического катода), проходят через отверстие в цилиндрическом управляющем электроде, регулирующем количество электронов в пучке. Материал с сайта http://worldof.school
 |

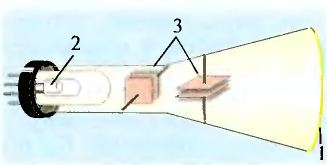

| Рис. 7.11. Электронно-лучевая трубка (1 — экран, 2 — электронная пушка, 3— отклоняющие пластины) |
 |

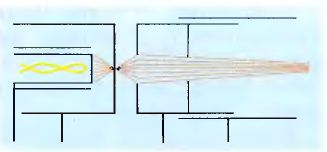

| Рис. 7.12. Электронная пушка |
Между катодом и анодами образуются электрические поля со специальными формами линий напряженности. Эти поля ускоряют движение электронов и фокусируют в электрический пучок, который образует на экране небольшое светящееся пятно.
На управляющие пластины подаются переменные напряжения разной формы, которые перемещают пучок в горизонтальном и вертикальном направлениях. Светящееся пятно на экране при этом рисует необходимые графики.
Управлять электронными пучками можно и с помощью магнитных полей (трубки в телевизорах — кинескопы), электронного плавления и т. п.
