Вольт-амперная характеристика вакуумного диода

Главной характеристикой диода является зависимость силы его анодного тока I_а от напряжения между анодом и катодом (анод­ного напряжения) U_а при номинальном на­кале катода. Эту зависимость изображают в виде графика, который и называют вольт-амперной (анодной) характеристикой.

Для снятия характеристики диода состав­ляют электрическую цепь по схеме, изоб­раженной на рис. 7.9. Здесь можно выделить цепь накала катода, в которую входит ис­точник накала и выключатель S. В анодную цепь входит промежуток в лампе анод-катод, миллиамперметр для измерения силы анодного тока, вольтметр для измерения анодного напряжения U_а, реостат R, вклю­ченный как делитель напряжения, и источ­ник анодного напряжения.

Изменяя с помощью резистора R на­пряжение между анодом и катодом, а также изменяя полярность включения анодного ис­точника, измеряют силу тока в анодной цепи и строят график, который показан на рис. 7.10, для чистого металлического (не­активированного) катода.

Дело в том, что ток насыщения можно получить лишь у диодов, катоды которых металлические. Такие катоды из чистого воль­фрама используются, например, в элект­ронных микроскопах. Материал с сайта http://worldof.school

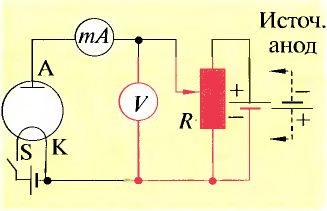

Рис. 7.9. Схема установки для иссле­дования вольт-амперной характеристи­ки

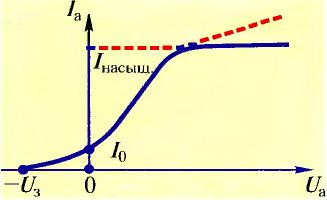

Рис. 7.10. Вольт-амперная характерис­тика диода

В подавляющем большинстве электрон­ных ламп для уменьшения работы выхода электронов из катода последние покрывают различными веществами. Так, например, если нанести на вольфрам одну из окисей ще­лочноземельных металлов (бария и др.), то работа выхода уменьшается почти в 3 раза.

При исследовании диодов с активиро­ванными катодами можно наблюдать явление автоэлектронной эмис­сии.

Автоэлектронная эмис­сия — явление, когда за счет энергии электрического поля между анодом и катодом можно до­биться вырывания свободных электронов с холодного (не раскаленного) катода.

Автоэлектронная эмис­сия применяется в электронных лампах с холодным катодом (на графике показано пунктиром).

На этой странице материал по темам:

• Лабораторная работа изучение вольт амперных характеристик вакуумного диода

• Вольтамперная характеристика вакуумного диода

• Вольт амперная хар-ка свободные носители в вакууме

• Вольт амперная характеристика вакуумного диода

• Вольт амперная характеристика вакуума

Вопросы по этому материалу:

• Что такое вольт-амперная характеристика диода?

• Объясните характер изменения силы анодного тока в диоде при изме­нениях напряжения между анодом и катодом.
