Сила Ампера. Правило левой руки

Магнитное поле действует на проводник с током. Силу, которая возникает при этом, называют силой Ампера.

Сила Ампера действует на про­водник с током в магнитном поле.

Исследуем, от чего зависит модуль и направление данной силы. С этой целью используем установку, в которой прямо­линейный проводник подвешен на тонких проволочках в магнитном поле постоянного магнита (рис. 6.16). Гибкие проволочки, присоединенные к концам проводника, по­зволяют включать его в электрическую цепь, сила тока в которой регулируется с помощью реостата и измеряется ампермет­ром.

Легкая, но жесткая тяга соединяет про­водник с чувствительным измерителем силы.

Замкнув электрическую цепь, в которую входит исследуемый проводник, увидим, что он отклонится от положения равно­весия, а измеритель покажет определенное значение силы. Увеличим силу тока в про­воднике в 2 раза и увидим, что сила, дейст­вующая на проводник, также увеличится в 2 раза. Любые другие изменения силы тока в проводнике вызовут соответствующие изме­нения силы, которая действует на провод­ник. Сопоставление полученных результатов позволяет сделать вывод, что сила F, дейст­вующая в магнитном поле на проводник с током, пропорциональна силе тока I в нем:

F ~ I.

Сила Ампера пропорциональна силе тока в проводнике.

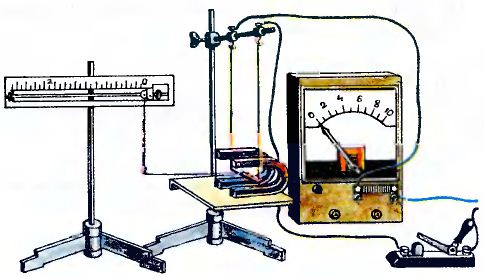

Рис. 6.16. Установка для измерения силы Ампера, действую­щей на прямой проводник с током в магнитном поле

Расположим еще один магнит рядом с первым. Длина той части проводника, которая находится в магнитном поле, уве­личится приблизительно в 2 раза. Значение силы, действующей на проводник, также увеличится приблизительно в два раза. Та­ким образом, сила F, действующая на про­водник с током в магнитном поле, про­порциональна длине части проводника Δl, которая находится в магнитном поле:

F ~ Δl.

Сила Ампера пропорциональна длине активной части провод­ника.

Сила увеличится также тогда, когда при­меним другой, более «сильный» магнит с большей магнитной индукцией. Это позво­ляет сделать вывод о зависимости силы F от магнитной индукции поля B:

F ~ B. Материал с сайта http://worldof.school

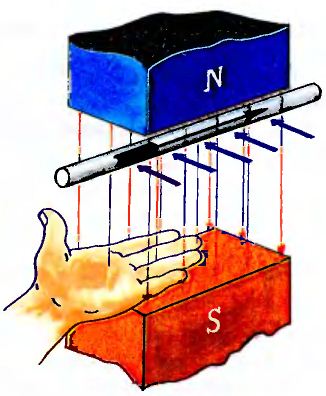

Рис. 6.17. С помощью левой руки можно определить направление силы Ампера

Максимальной сила будет тогда, когда между магнитной индукцией и проводни­ком угол α = 90°. Если же этот угол равен нулю, то есть магнитная индукция будет па­раллельной проводнику, то сила будет равна нулю. Отсюда нетрудно сделать вывод о за­висимости силы Ампера от угла между маг­нитной индукцией и проводником.

Окончательно формула для расчета силы Ампера будет иметь вид

F_А = BIΔl • sin α.

Направление силы Ампера определяется по правилу левой руки (рис. 6.17).

Правило левой руки. Если левую руку разместить так, чтобы линии магнитной индукции входили в ладонь, а четыре пальца показывали направление тока, то отставленный большой палец пока­жет направление силы, действующей на про­водник с током в магнитном поле.

На этой странице материал по темам:

• Правило левой руки для определения силы ампера

• Применение силы и ампера конспект

• 9. сила ампера (формула, правило левой руки

• Правило левой руки для силы ампера самостоятельная работа

• Сила ампера правило левой руки

Вопросы по этому материалу:

• Какое явление описывает сила Ампера?

• Какой может быть установка для исследования силы Ампера?

• От каких величин зависит сила Ампера?

• Как определяется направление силы Ампера?
