Применение действия силы Ампера в технике

Силы Ампера используются для преобра­зования энергии электрического тока в ме­ханическую энергию проводника. Такое пре­образование применяется во многих элект­ротехнических устройствах. Рассмотрим не­которые из них.

1. Электроизмерительные приборы магни­тоэлектрической системы.

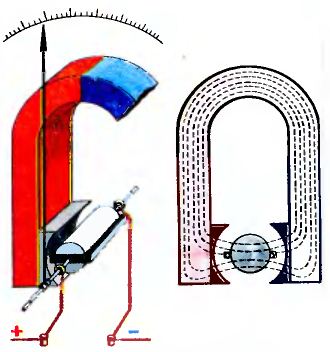

Рис. 6.19. Строение измерительного при­бора магнитоэлектрической системы

Электроизмерительный прибор магнито­электрической системы состоит из посто­янного магнита и проволочной рамки, кото­рая находится между полюсами (рис. 6.19). Полюса магнита имеют специальные насад­ки, которые дают возможность получить такое магнитное поле, при котором по­ворачивание рамки в нем не приводит к изменению угла между магнитной индук­цией и проводниками рамки. Этот угол ос­тается всегда равным 90°. С рамкой соеди­нены две спиральные пружины, которые подводят электрический ток к рамке. При прохождении электрического тока по рамке появляется сила Ампера, пропорциональная силе тока в рамке. Поворачивание рамки приводит к деформации пружин и возник­новению силы упругости. Рамка прекратит поворачиваться тогда, когда момент силы Ампера станет равным моменту силы упру­гости.

Стрелка, связанная с рамкой, показывает угол ее поворота, при котором моменты урав­новешиваются. Этот угол пропорциональ­ный силе тока в рамке.

2. Электрический двигатель постоянного тока. Материал с сайта http://worldof.school

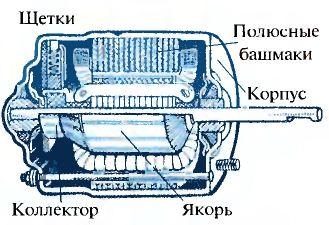

Рис. 6.20. Строение двигателя постоян­ного тока

Электрический двигатель предназначен для непрерывного превращения энергии элект­рического тока в механическую. Принцип его действия такой же, как и электроизме­рительного прибора, описанного выше. Но в его конструкции отсутствует пружина. Ток к рамке подводится через специальные скользящие контакты — щетки (рис. 6.20). При замыкании цепи рамка начинает взаи­модействовать с магнитным полем постоян­ного магнита или электромагнита и повора­чивается так, что ее плоскость становится перпендикулярной магнитной индукции. Не­прерывность вращения рамки обеспечива­ется применением специального устройст­ва — коллектора, которое периодически из­меняет направление тока в рамке.

В современных электродвигателях постоян­ного тока подвижная часть (ротор) состоит из многих рамок, размещенных в пазах ци­линдра из специальной электротехнической стали. Роль коллектора в них часто вы­полняет специальное электронное устройст­во.
