Закон Ома для полной цепи при параллельном и смешанном соединении источников тока

Параллельным является такое соедине­ние источников, когда все их положитель­ные полюса присоединены друг к другу и так же вместе соединяются и отрицательные полюса (рис. 5.21). Такое соединение при­меняется тогда, когда в цепи необходимо получать значительной силы ток. Напря­жение батареи при этом равно напряжению одного источника:

Ɛ_бат. = Ɛ.

Закон Ома для полной цепи в этом случае

I = Ɛ / (R + (r / n)),

поскольку при параллельном соединении одинаковых источников

r_бат. = r / n.

Параллельное соединение источников вы­годно тогда, когда сопротивление внешней части цепи (нагрузка) мало по сравнению с внутренним сопротивлением одного источ­ника.

При необходимости можно применять смешанное соединение одинаковых источ­ников в батареи. При этом несколько источ­ников соединяются последовательно. Не­сколько таких одинаковых батарей соеди­няются между собой параллельно. Может быть и наоборот — батареи из нескольких параллельно соединенных источников со­единяются между собой последовательно (рис. 5.22). Материал с сайта http://worldof.school

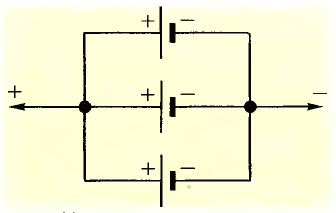

Рис. 5.21. Параллельное соединение ис­точников тока

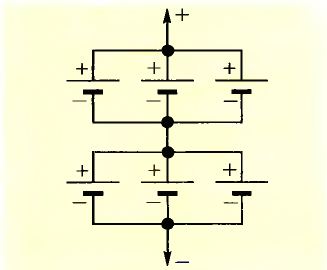

Рис. 5.22. Смешанное соединение источ­ников тока
