Закон Ома для полной цепи

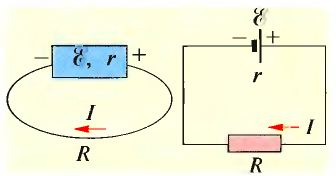

Рис. 5.19. Внутренняя и внешняя части электрической цепи

Рассмотрим замкнутую электрическую цепь, состоящую из двух частей: собственно источника с электродвижущей силой Ɛ и внутренним сопротивлением r и внешней части цепи — проводника с сопротивлением R (рис. 5.19).

Закон Ома для полной цепи устанав­ливает зависимость силы тока в замкнутой цепи I от электродвижущей силы источника Ɛ и полного сопротивления цепи R + r. Эту зависимость можно установить на основании закона сохранения энергии и закона Джоу­ля-Ленца. Если через поперечное сечение проводника за время Δt заряженными час­тицами переносится заряд Δq, то работа сторонних сил

A_ст. = ƐΔq = ƐIΔt.

Если в цепи электрическая энергия прев­ращается лишь в тепловую, то по закону со­хранения энергии А_ст. = Q и общее коли­чество теплоты, выделяющееся в замкнутой цепи, равно сумме количеств теплоты, вы­деляющихся во внешней и внутренней час­тях цепи

Q = I²RΔt + I²rΔt.

Если

A_ст. = Q = (Ɛ / R + r) • IΔt,

то

ƐIΔt = I²RΔt + I²rΔt.

Итак,

Ɛ = IR + Ir

и

I = Ɛ / (R + r),

что и выражает закон Ома для полной цепи.

Закон Ома для полной цепи. Сила тока в замкнутой цепи измеряется отно­шением электродвижущей силы источника тока, имеющегося в этой цепи, к полному ее сопротивлению.

Из сказанного выше можно сделать вы­вод, что

закон Ома для полной цепи являет­ся одним из выражений закона сохранения энергии.

Во многих случаях для характеристики источников тока недостаточно использовать лишь ЭДС. Пусть, например, необходимо установить, ток какой максимальной силы может дать определенный источник тока. Если исходить из закона Ома для полной цепи

I = Ɛ / (R + r), Материал с сайта http://worldof.school

то очевидно, что максимальной сила тока в цепи будет тогда, когда внешнее сопротивление цепи R стремится к нулю — это короткое замыкание в цепи. При этом ток короткого замыкания имеет силу I_max = Ɛ / r, поскольку Ɛ и r изменить для данного источника мы не можем, они яв­ляются характеристиками источника.

Если представить, что сопротивление вне­шней части цепи стремится к бесконеч­ности (цепь становится разомкнутой), то напряжение на полюсах источника тока IR стремится к электродвижущей силе, то есть:

электродвижущая сила источника тока равна напряжению на полюсах разомкнутого источ­ника.

На этой странице материал по темам:

• Закон ома шпора

• Закон ома для полной цепи лекция

• Закон ома при смешанном соединении

• Закон ома для полных цепей физика

• Реферат на тему -закон ома на полной цепи википедия

Вопросы по этому материалу:

• Как определяется работа сторонних сил?

• Сформулируйте закон Ома для полной цепи.

• Запишите формулу закона Ома для полной цепи.

• Что такое ток короткого замыкания?

• Как можно опре­делить ток короткого замыкания?

• Как связаны между собой максимально возможное напряжение на полюсах источника и электродвижущая сила источника?
