Полевой транзистор: строение, принцип действия, применение

Среди значительного количества полу­проводниковых приборов, которые исполь­зуются для усиления и генерирования элект­ромагнитных сигналов, видное место зани­мают полевые транзисторы.

Полевой транзистор имеет основу — стер­жень или небольшую пластинку из полупро­водникового вещества, к которой прива­рены два электрода — исток (И) и сток (С). На боковой поверхности стержня, который имеет проводимость, например n-типа, со­здается зона проводимости p-типа (рис. 8.26). К полупроводнику p-типа приварен элект­род З, имеющий название затвор.

Между полупроводниками с разными ти­пами проводимости получается кольцевой p-n-переход, с помощью которого осущест­вляется регулирование силы тока на участ­ке исток—сток. Участок внутри кольцевого p-n-перехода называется каналом.

Основа полевого транзистора может иметь проводимость и p-типа. На рис. 8.27 пока­заны схематические изображения полевых транзисторов с основой n-типа (а) и p-ти­па (б).

Если к транзистору (исток—сток) подать постоянное напряжение, то сила тока в цепи будет постоянной, поскольку она за­висит лишь от сопротивления канала тран­зистора. Ширину этого канала (поперечное сечение), а значит, и сопротивление можно регулировать напряжением, приложенным между истоком и затвором.

Рис. 8.26. Структура полевого транзис­тора

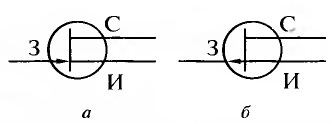

Рис. 8.27. Схематические изображения полевых транзисторов

Если p-n-переход (исток—затвор) подклю­чен в прямом направлении, то ширина ка­нала возрастает и сила тока в цепи исток—сток увеличивается. А если p-n-переход под­ключен в обратном направлении, то ши­рина канала уменьшается, что ведет к уменьшению силы тока в транзисторе. Материал с сайта http://worldof.school

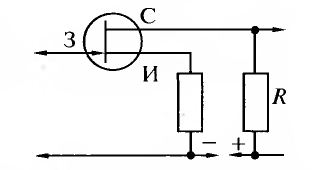

Рис. 8.28. Схема усилителя на полевом транзисторе

Если к p-n-переходу приложить перемен­ное напряжение, то ширина канала будет изменяться в соответствии с колебаниями этого напряжения и можно получить коле­бание силы тока в цепи исток—сток. Таким способом можно усиливать колебания, ру­ководящие шириной канала транзистора.

Принципиальная схема усилителя элект­рических колебаний на полевом транзисторе изображена на рис. 8.28. Напряжение сиг­нала, подающееся на p-n-переход затвор—исток, может быть усилено во много раз и снимется из резистора нагрузки R. В отли­чие от биполярных транзисторов, в основ­ном использующихся для усиления силы тока, полевые транзисторы успешно исполь­зуются для усиления напряжения.

Объединение свойств биполярных и поле­вых транзисторов позволяет создавать разно­образнейшие устройства современной элект­роники, являющейся одной из основ научно-технического прогресса.

На этой странице материал по темам:

• Транзистор 2у111г строение, принцип

• Скачать сообщещение на тему применение кондинцаторов

• Исток сток затвор тр кп540

• Полевые транзисторы.принцип действия,применения

• Строение и применение транзисторов краткое содержание

Вопросы по этому материалу:

• Какова структура полевого транзистора?

• Объясните в общих чертах принцип действия полевого транзистора.

• Как условно обозначают полевые транзисторы на схемах?

• Для чего в основном используются полевые транзисторы?
