Изучение действия транзистора (лабораторная работа)

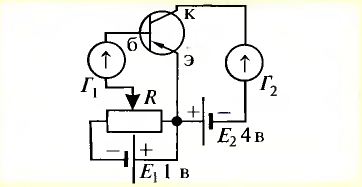

Рис. 8.25

Цель: Определить усиление тока транзистором в схеме с общим эмиттером и оценить, во сколько раз усиливает ток этот транзистор.

Оснащение: Транзистор, два лабораторных милли­амперметра, реостат лабораторный, гальванический элемент (батарея гальванических элементов или вы­прямитель), соединительные провода.

Указание к работе

1. Усиление тока транзистором в схеме с общим эмиттером мож­но наблюдать на таком опыте. Со­ставляют цепь, схема которой показана на рис. 8.25. Материал с сайта http://worldof.school

Если в начале опыта ползунок реостата передвинуть в крайнее правое положение, то сила тока в цепи эмиттер — база практически будет равна нулю. Если увеличить силу тока в цепи базы так, чтобы стрелка гальванометра Г₁ несколь­ко отклонилась от нулевого деле­ния, то при этом стрелка гальва­нометра Г₂ отклонится на значи­тельное количество делений.

Это и свидетельствует об усиле­нии тока транзистором.

2. По данным опыта оцените, во сколько раз усиливает ток этот транзистор при различных положе­ниях реостата.
