Сторонние силы источника тока

Если на концах какого-нибудь провод­ника AB создать разность потенциалов (рис. 5.16), то в нем возникнет электрическое поле напряженностью E̅.

Под действием этого поля свободные за­ряженные частицы (в металлах — это сво­бодные электроны) будут двигаться в опре­деленном направлении, не прекращая сво­его хаотического движения, создавая кратко­временный ток.

Тем не менее, на практике в подавляющем большинстве случаев необходимо иметь ток в проводниках на протяжении продолжитель­ного времени. Для этого на концах провод­ника разность потенциалов необходимо под­держивать неизменной. Эту функцию в элект­рических цепях выполняют источники тока.

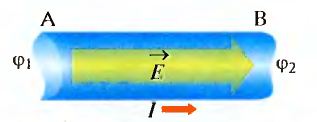

Рис. 5.16. В проводнике, в котором со­здано электрическое поле, возникает ток проводимости

Любой источник тока имеет два полюса: положительный и отрицательный. Источ­ник, как и любой другой проводник, имеет свое сопротивление r, которое называется внутренним сопротивлением (рис. 5.17).

На полюсах источника на протяжении продолжительного времени существует раз­ность потенциалов. Но почему же в таком случае не возникает ток в самом источнике? В самом деле, на полюсах батареи для кар­манного фонарика довольно долго сущест­вует разность потенциалов, однако ток воз­никает лишь тогда, когда к полюсам бата­реи подсоединяется лампочка. Очевидно, что в источнике существуют какие-то силы, ко­торые стараются поддерживать разность потен­циалов на его полюсах, противодействуют электрическим силам, стремящимся выров­нять потенциалы на полюсах источника. Эти силы имеют неэлектрическое происхожде­ние, поэтому и называются сторонними.

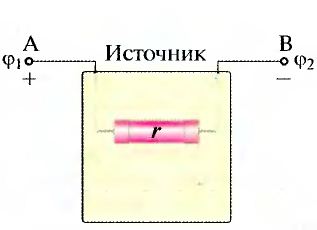

Рис. 5.17. Источник тока

Сторонние силы обусловливают разде­ление разноименно заряженных частиц в источнике и поддерживают на его полюсах определенную разность потенциалов. В галь­ванических элементах разделение заряжен­ных частиц осуществляется за счет хими­ческой энергии, в термогенераторах — за счет тепловой и т.п.

Таким образом, сторонние силы внутри источника тока создают электрическое по­ле, которое называется полем сторонних сил. Напряженность такого поля E_ст. может измеряться силой, действующей на заря­женные частицы с суммарным зарядом в одну единицу. Материал с сайта http://worldof.school

E_ст. = F_ст. / q.

Очевидно, что напряженности поля сто­ронних сил и электрических сил в источнике имеют противоположные направ­ления. Если внешняя часть цепи источника разомкнута, то напряженности обоих полей в источнике одинаковы и никакого тока в источнике нет.

Когда внешняя часть цепи ис­точника разомкнута, то напря­женность поля сторонних сил и электрических сил в источнике одинаковы по значению и про­тивоположны по направлению, поэтому и компенсируют друг друга.

Таким образом, роль источника сводится к разделению разноименно заряженных ча­стиц и к накоплению их на полюсах источ­ника.
