Максимальный вращающий магнитный момент

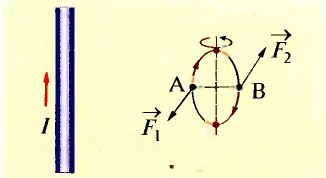

Рис. 6.8. Вращающее действие маг­нитного поля на виток с током

Действие магнитного поля на виток с током позволяет использовать его и для определения модуля магнитной индукции. По­ворачивание витка в магнитном поле свиде­тельствует о том, что на него действуют по меньшей мере две силы. Равнодействующие этих сил будут приложены в точках A и B (рис. 6.8). Вращающий момент, действую­щий на виток, будет равен произведению одной из этих сил F̅ на радиус витка r. Этот момент не обязательно рассчитывать. Его можно измерить с помощью спиральной пружины или другого чувствительного ус­тройства для измерения механического мо­мента, соединенных с витком.

Опыты показывают, что виток с током в магнитном поле всегда поворачивается так, что направление его нормали n̅ совпадает с направлением магнитной индукции исследуемого поля B̅. Очевидно, что в этом случае вращающий момент будет равен нулю. Он будет иметь максимальное значение тогда, когда угол между магнитной индукцией B̅ и нормалью n̅ будет равен 90°.

Магнитную индукцию можно определить по силовому дей­ствию магнитного поля на ви­ток с током.

Не изменяя силы тока в проводнике, исследуем, как зависит значение максималь­ного вращающего момента от параметров витка.

Расположив виток на определенном рас­стоянии от проводника с током, измерим максимальный вращающий момент M_max для определенного значения силы тока в витке I₁. Увеличим силу тока в витке в два раза. При I₂ = 2I₁ максимальный ме­ханический момент будет равен M_max2 = 2M_max1. То же самое будем наблюдать при увеличении силы тока в 3, 4, 5 раз. Таким образом, максимальное значение вращающего момента, который действует на виток с током, будет пропорциональным силе тока в витке

M_max ~ I_вит.

Вращающий момент, дейст­вующий на виток в магнитном поле, пропорционален силе то­ка в нем. Материал с сайта http://worldof.school

Если заменить данный виток другим, с большей или меньшей площадью S_вит, то заметим соответствующее увеличение или уменьшение значения максимального вращающего момента. Таким образом,

макси­мальный вращающий момент, который дей­ствует на виток в магнитном поле, пропор­ционален его площади:

M_max ~ S_вит.

Объединив результаты обоих этапов ис­следования, получим

M_max ~ I_вит • S_вит.
