Тема:

Полупроводниковые диоды

Исследование свойств полупроводникового диода (лабораторная работа)

Цель: Исследовать, как проводит постоянный ток полупроводниковый диод. Исследовать другие свой­ства p-n-перехода.

Оборудование: Полупроводниковый диод типа Д7, Д226 или другой; гальванический элемент, батарея гальванических элементов или другой источник по­стоянного тока напряжением до 4,5 В; лампочка накала напряжения 2,5—3,5 В на подставке; вы­ключатель, соединительные провода.

Указания к работе.

1. Рассмотрите полупроводнико­вый диод (рис. 8.11). Ознакомьтесь с надписями и условными обозна­чениями на его корпусе, обратив особое внимание на направление стрелочки.

Рис. 8.11. Полупроводниковый диод и его условное обозначение

2. Составьте электрическую цепь по схеме, изображенной на рис. 8.12. Обратите внимание на свечение лампочки при замыкании цепи. Не размыкая цепи, закоротите диод проводником, как показано на схе­ме пунктиром. Что вы наблюдаете?

3. Выключите выключатель и пе­реключите диод, повернув его на 180°. Замкните цепь. Что вы на­блюдаете?

Замкните диод проводником. Что изменилось по сравнению с пре­дыдущим случаем?

Сделайте вывод о том, как по­лупроводниковый диод проводит постоянный ток, как связаны меж­ду собой полярность включения источника тока, направление стре­лочки на диоде и свечение лам­почки.

Те, кто глубже интересуется фи­зикой, могут исследовать зависи­мость силы тока диода от темпера­туры и освещенности. Для этого не­обходимо иметь фотодиод и микро­амперметр или миллиамперметр (до 5 mA). Материал с сайта http://worldof.school

Загрузка...

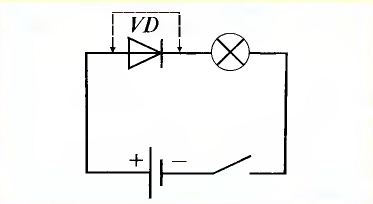

Рис. 8.12. Исследования полупроводникового диода

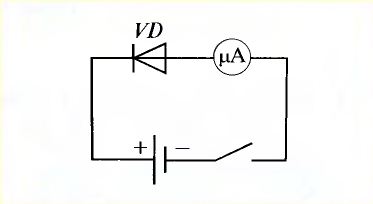

Рис. 8.13. Как зависит сопротивление диода от температуры

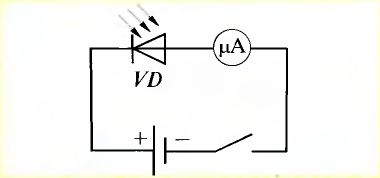

Рис. 8.14. Что происходит при осветлении фо­тодиода

4*. Составьте электрическую цепь, схема которой изображена на рис. 8.13. При этом четко придерживайтесь полярности включения источника тока и направления стрелочки на корпусе диода. При замыкании цепи микроамперметр должен показывать незначитель­ный ток. Медленно нагревайте диод с помощью свечи и наблюдайте за изменениями показаний микро­амперметра. Выключите ток и сде­лайте вывод из опыта.

5*. Замените диод фотодиодом и включите источник питания. От­метьте показания микроампермет­ра и с помощью фонарика или другого осветителя осветите фото­диод. Как будут изменяться показания микроамперметра? Сде­лайте вывод.

6*. Составьте электрическую цепь, схема которой показана на рис. 8.14. Что показывает мик­роамперметр? Осветите фотодиод, как и в предыдущем опыте. Что теперь показывает микроампер­метр? Сделайте вывод.
