Задачи по теме «Закон Ома для полной цепи»

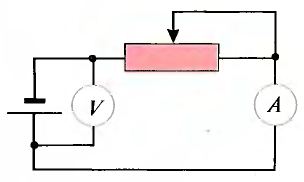

Рис. 5.23. К задаче

Задача. В электрической цепи, схема которой по­казана на рис. 5.23, включен источник постоянного тока с электродвижущей си­лой 2 В и внутренним сопротивлением 2 Ом, реостат с максимальным сопротив­лением 8 Ом.

1. Какую максимальную силу тока мо­жет показать амперметр в этой цепи?
2. Какую минимальную силу тока мо­жет показать амперметр в этой цепи?
3. Какое максимальное напряжение может показать вольтметр в этой цепи?
4. Какое минимальное напряжение может показать вольтметр в этой цепи?
5. Какая мощность тока во внешней части цепи, если сила тока в ней максимальна?
Загрузка...
6. Какая мощность тока во внешней части цепи, если сила тока в ней минимальна?
7. Какой максимальный коэффициент полезного действия источ­ника в этой цепи?
8. Какой минимальный коэффициент полезного действия источника в этой цепи?
9. Постройте график зависимости силы тока в этой цепи от сопротивления ее внешней части.
10. Постройте график зависимости напряжения на реостате от его сопротивления.
11. Постройте график зависимости мощности во внешней части цепи от ее сопротивления. Какой может быть максимальная по­лезная мощность в этой цепи? Каково при этом сопротивление внешней части цепи? Каков при этом коэффициент полезного действия источника?
12. Постройте график зависимости коэффициента полезного дейст­вия источника от сопротивления внешней части цепи. Материал с сайта http://worldof.school

Ответы:

1. 1 А.

2. 0,2 A.

3. 1,6 В.

4. 0.

5. 0.

6. 0,32 Вт.

7. 0,8 (80 %).

8. 0.

11. 0,5 Вт; 2 Ом; 0,5 (50 %).
