Тема:

Электрическая цепь

Исследование последовательного и параллельного соединения проводников (лабораторная работа)

Цель: Продолжить формирование умений и навыков составлять электрические цепи с разными типами соединений, исследовать закономерности в них.

Оснащение: Лабораторный источник по­стоянного тока (выпрямитель, батарея акку­муляторов или гальванических элементов); проволочные резисторы с известными со­противлениями (1, 2 и 4 Ом); реостат ла­бораторный с сопротивлением 6—10 Ом; ам­перметр лабораторный на 2 А; вольтметр лабораторный на 6 В; выключатель; соединительные проводники.

До работы необходимо тщатель­но изучить теоретический мате­риал

Ход работы:

1. Составьте электрическую цепь по схеме, показанной на рис. 5.9. Реостат в цепь вводится для того, чтобы поддерживать в ней при исследовании постоянной силы ток. Ток включайте только тогда, когда производите измерения.

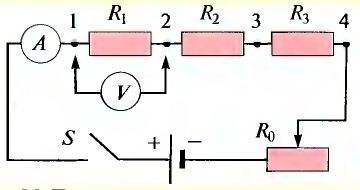

Рис. 5.9. Последовательное соединение резисторов

2. Выполнив необходимые изме­рения, подтвердить или отклонить соотношения

U = U1 + U2 + U3,

Загрузка...

U1 : U2 : U3 = R1 : R2 : R3,

3. Докажите или отклоните при использовании измерений справед­ливость соотношения

R = R1 + R2 + R3.

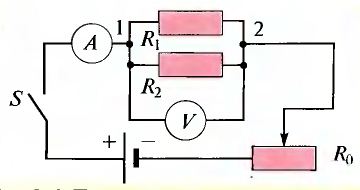

Рис. 5.10. Параллельное соединение резисторов

4. Составьте электрическую цепь по схеме, показанной на рис. 5.10, использовав как R1 резистор с со­противлением 2 Ом, а R2 — 4 Ом. Установите удобной силы ток. Ток включайте только при выполне­нии измерений.

5. Выполнив необходимые из­мерения и вычисления, подтвердите или отклоните справедли­вость соотношений Материал с сайта http://worldof.school

I = I1 + I2 и I1 / I2 = R2 / R1.

6. Справедливо ли для парал­лельного соединения резисторов со­отношение

1 / R = 1 / R1 + 1 / R2?

Ответ обоснуйте.

Дополнительное задание: Определите электропроводимость участков: из трех последовательно соединенных резисторов (первая часть иссле­дования) и двух параллельно соединенных резисторов (вторая часть исследования).
