Направление магнитной индукции. Правило правого винта

В отличие от напряженности электри­ческого поля магнитная индукция, будучи также величиной векторной, не совпадает с направлением силы, действующей на проводник с током. Поэтому прежде всего ус­тановим, как зависит направление магнит­ной индукции от направления электричес­кого тока.

Если изменить на­правление тока в витке на противоположное, то соответственно изменится и направление продольной оси стрелки.

Чтобы каждый раз, когда необходимо знать направление магнитной индукции, не проводить специальные измерения, поль­зуются правилом правого винта, в котором обобщены результаты наблюдений.

Правило правого винта. Если направление вращения правого вин­та, размещенного в центре витка с током, совпадает с направлением тока, то его посту­пательное движение показывает направление магнитной индукции (рис. 6.5).

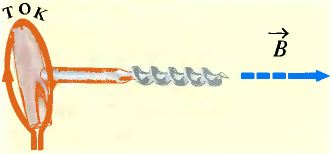

Рис. 6.5. Определение направления маг­нитной индукции витка с током

Магнитная стрелка в определенных усло­виях — очень чувствительный индикатор маг­нитного поля. Но в тех случаях, когда нуж­но проводить тщательные исследования маг­нитного поля, она не применяется, посколь­ку ее свойства могут изменяться в магнитном поле. Поэтому удобнее пользоваться витком с током. Для этого витку приписывают оп­ределенное направление, связанное с его магнитной индукцией. В центре витка устанавливают вектор n̅, перпендикулярный плоскости витка. Его направление совпадает с направлением магнитной индукции поля вит­ка и, соответственно, определяется по пра­вилу правого винта. Вектор n̅ называют нор­малью.

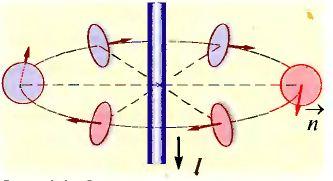

Рис. 6.6. Ориентация витка с током в магнитном поле проводника с током

В качестве примера исследуем магнитное поле прямого проводника с током. Для это­го небольшой виток, в котором проходит ток, будем перемещать вокруг проводника, не изменяя расстояния между ними. В раз­личных точках траектории движения витка его ориентация в пространстве будет различ­ной, а нормаль всегда будет касательной к траектории, по которой движется центр витка (рис. 6.6). Соответственно и индукция магнитного поля проводника с током будет иметь такое же направление. Материал с сайта http://worldof.school

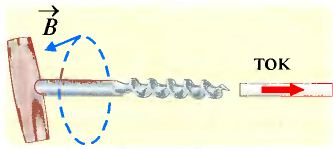

Рис. 6.7. К правилу правого винта

При изменении направления тока в про­воднике виток развернется на 180°, а его нормаль покажет направление магнитной ин­дукции, которое будет противоположным предыдущему.

Таким образом,

направление магнитной индукции прямого проводника зависит от направления тока в нем.

Определить направление магнитной индук­ции прямого проводника можно по правилу правого винта, сформулированному на осно­вании анализа результатов эксперимента.

Правило правого винта. Если направление поступательного движе­ния правого винта при его вращении совпа­дает с направлением тока в проводнике, то направление его вращения показывает направ­ление магнитной индукции поля (рис. 6.7).

На этой странице материал по темам:

• Правило правого винта физика

• Правило винта физика

• Решение задач по теме " магнитног

• Правило вента

• Громкоговоритель направление магнитной индукции

Вопросы по этому материалу:

• Какое направление имеет магнитная индукция?

• Почему для исследования магнитного поля используют виток с током, а не магнитную стрелку?

• Как определить направление магнитной индукции, зная на­правление тока в проводнике?
